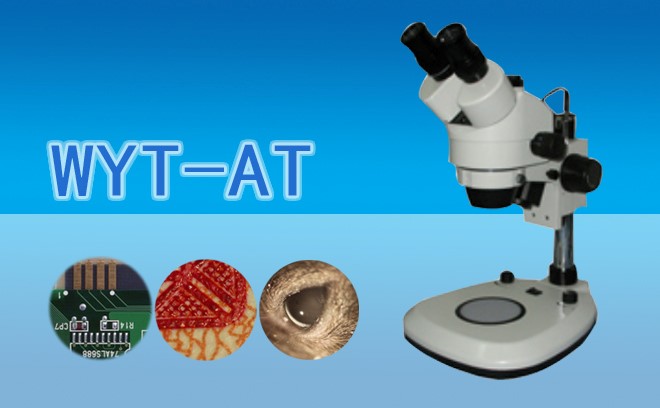

在電子制造領域，電路板的質量直接影響產品性能與可靠性。體視顯微鏡憑借其獨特的立體成像能力、大景深和長工作距離，成為電路板檢測的關鍵工具。本文系統解析體視顯微鏡在電路板合格判定中的核心應用與檢測邏輯。

一、立體視覺揭示微觀缺陷形態

體視顯微鏡通過雙通道光路設計，形成12°-15°的體視角，使觀察者獲得真實三維立體圖像。這一特性在焊點檢測中尤為關鍵——可直觀識別冷焊、虛焊、焊盤凹陷等形態缺陷。例如，在表面貼裝技術生產線上，技術人員通過調節7X-42X變倍范圍，可清晰觀測焊點表面的潤濕角、錫珠分布及焊盤邊緣毛刺。實驗數據顯示，其景深范圍可達傳統光學顯微鏡的3倍，有效覆蓋多層電路板的立體檢測需求。

二、多維度缺陷識別體系

體視顯微鏡的檢測邏輯貫穿電路板全生命周期：

線路完整性驗證：通過高動態范圍（HDR）成像與自動對焦技術，可**識別線寬/間距偏差、斷線、短路等工藝缺陷。在50μm線寬的精密電路檢測中，其分辨率可達到亞微米級，確保線路連續性符合設計規范。

鍍層質量評估：采用偏振光照明與明場/暗場切換模式，可量化分析鍍金層厚度均勻性、銅箔氧化程度及化學鍍鎳層的附著力。例如，對金手指區域的檢測可精確至0.1μm級厚度偏差，避免因鍍層缺陷導致的接觸不良。

表面污染與腐蝕檢測：通過傾斜照明與微分干涉增強技術，可清晰呈現表面污染物形態、焊盤氧化層分布及基板裂紋擴展路徑。在潮濕環境存儲測試中，可快速識別氯化物腐蝕產物與有機污染物殘留。

三、動態檢測與失效分析創新

體視顯微鏡的實時成像能力支持動態過程監控。在BGA元件焊接工藝中，通過45°傾斜觀察與3D測量功能，可量化焊點內部空洞率、焊球共面性及引腳偏移量。在失效分析場景中，結合X射線透視與CT重建技術，可定位多層電路板內部的隱性缺陷。例如，某汽車電子廠商通過體視顯微鏡與紅外光譜聯用，成功識別出焊點處0.5mm級異物成分，為工藝優化提供關鍵數據。

隨著人工智能算法的深度集成，體視顯微鏡正從單一檢測工具向智能診斷平臺演進?；谏疃葘W(xué)習的缺陷自動識別系統，可實現焊點缺陷的毫秒級分類與尺寸量化。在工業4.0背景下，其與自動化生產線的無縫對接，使在線****全檢成為可能。未來，結合量子傳感技術與納米級定位平臺，體視顯微鏡有望在亞微米級缺陷檢測與三維形貌重構領域?qū)崿F(xiàn)突破，進一步拓展在柔性電路板、高密度互連（HDI）等前沿領域的應用邊界。

體視顯微鏡通過立體成像、多維度檢測與動態分析的獨特優勢，構建了電路板質量控制的立體化解決方案。從焊點形貌到線路完整性，從鍍層質量到表面污染識別，其技術特性深度契合電子制造的高精度、高可靠性需求。隨著智能算法與精密制造技術的持續融合，體視顯微鏡將在電路板檢測領域發揮更為核心的“質量守門人”作用，推動電子制造向更高品質、更智能化方向發展。
